B&O TV kølepude

hej. nogle der kan hjælpe.

har fået et B&O tv.
havde noget problemer med og tænde efter standby.
men der var en super kondensator som skulle skiftes inden den løb ud.
åbenbart en standard fejl på de første af den beoplay V1 modeller.

men bag på printet så det noget mystisk ud.
de kølepuder ser ud til og være løbet ud.
de køler stadig da pladen bag på bliver varm.
men hvor længe ???
ser da ikke helt rigtigt ud.

men ved nogle hvad det er for køle puder.
har søgt og søgt men intet fundet.
kun køle pasta men det kommer jo ikke langt nok ind når man fjerne puderne.

Svar til #1:

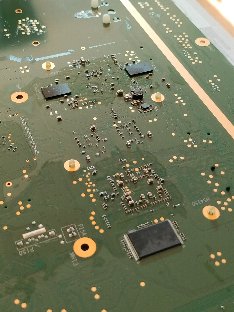

ville ikke uploade billede 2 så det kommer her

Svar til #2:

Goddag

Kølepude. Tror jeg ikke det hedder, men jeg checker op på det på mandag
når jeg kommer i "firmaet" Og, finder en leverandør.

Undskyld, men hvad mener du med teksten:
"men der var en super kondensator som skulle skiftes inden den løb ud."

Hvad er en super kondensator og den løber vel ingen steder da den formentlig er loddet fast.

Vy 73 de OZ2DC
Steen

Svar til #3:


Mon ikke den kondensator bare lækker ????

Svar til #1:
Hej Andrea,
Så længe der er kontakt mellem det kølede emne og den plade varmen skal overføres til, virker det.

Ellers kan du finde nye heat transfer pads hér:
https://www.digikey.dk/en/products/filter/therma l/pads-sheets/218

Vy 73 de OZ8AFH, Axel

Svar til #3:


Neeej. Men ved ikke hvad sådan en køle pude hedder.
Det var derfor jeg spørger her.

En super kondensator.
Ved jeg faktisk ikke. Vidst fordi den er lille og effektiv.
Men den var løbet ud (lækket).
Har ødelagt et par baner og forbindelser.
De er så små jeg ikke kan lave dem.

Men så længe tv er tændt virker det.
Slukke man det skal det være Taget fra en halv times tid.

Svar til #4:

Jo. Det var det jeg mente

Svar til #5:


Troede bare når det ulækre klister var over det hele at det så ikke var så effektiv længere.

Har renset en del af det af da det næsten også var dryppet ned.

Men jo. Der er stadig kontakt og bag pladen bliver også varm.
Den side du linker til kan jeg ikke finde ud af.

men hvad hedder de der køle puder.

ville gerne have alt det renset af og skiftet dem

Svar til #9:

Du skriver "ulækre klister". Det kunne indikere, at der er tale om thermal pads. Sorry, men de SKAL altså være "klistrede". Desuden skal de komprimeres (typisk 10%, men op til 30%, afhængig af fabrikat og type - se datablad) for at være effektive. Det er ikke nok , at der er kontakt!

Med mindre du har mulighed for selv at beregne behovet for køling, og du kan jonglere med begreber som Thermal conductivity og Thermal resistance, vil jeg ubetinget anbefale, at du køber dem som originale reservedele.

Hvis du hellere selv vil finde nogen på markedet, kan jeg anbefale produkter fra firmaet Laird:
https://www.laird.com/products/thermal-interface -materials

Her er en anden mulighed:
https://www.compelma.com/en/how-to-choose-a-gap- filler/

...og husk, at de altså skal være klistrede. Det er ikke fordi der løber noget ud af dem.

Jeg hælder dog mest til, at de ikke fejler noget som helst.

Mvh
Hans-Jørgen

Edit:

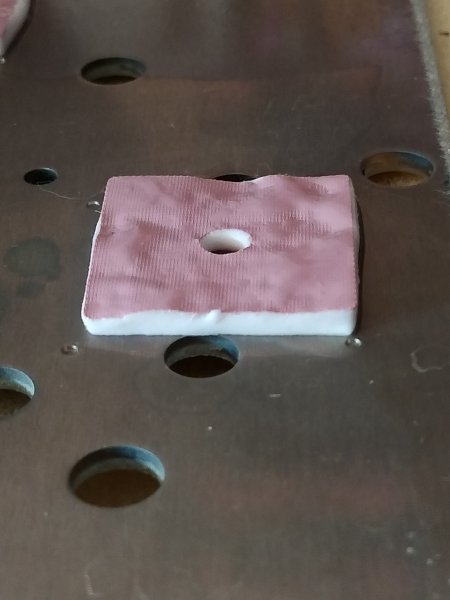

Jeg så først nu dit billede af de omtalte "køle puder".
Der er helt klart tale om thermal pads, eller gap-fillers som de også kaldes, som altså skal være klistrede :-)

Svar til #10:


Jo da. Har da set andet kølemateriale andre steder også.
Der er 5 af dem på en lang køle plade.

Men når det “løber” ned af printet og hele pladen de sidder på er fyldt med det. Der var også en del i bunden af tv.
Så kan det jo ikke være så meget tilbage.

Men originale dele??????. Så kan jeg vidst lige så godt smide det ud. B&O kan man man ikke bare købe dele til.
Da skal man finde noget andet eller smide det ud.

Jeg kan ikke finde ud af de engelske sider.
Sjovt. Jeg prøver altid selv og finde ud af det. Der kommer et tons engelske sider frem man intet får ud af.
Spørger og får link til engelske sider.

Men vidste ikke der var så svært og finde nye

Svar til #11:

Det virker voldsomt. Vi anvender millioner af dem, og jeg har aldrig set at materialet (typisk silikonebaseret) løber ud af dem, men en gang skal jo være den første. Det er sikkert nogen, de har købt billigt i Kinesistan.

Hvor store og hvor tykke er de?

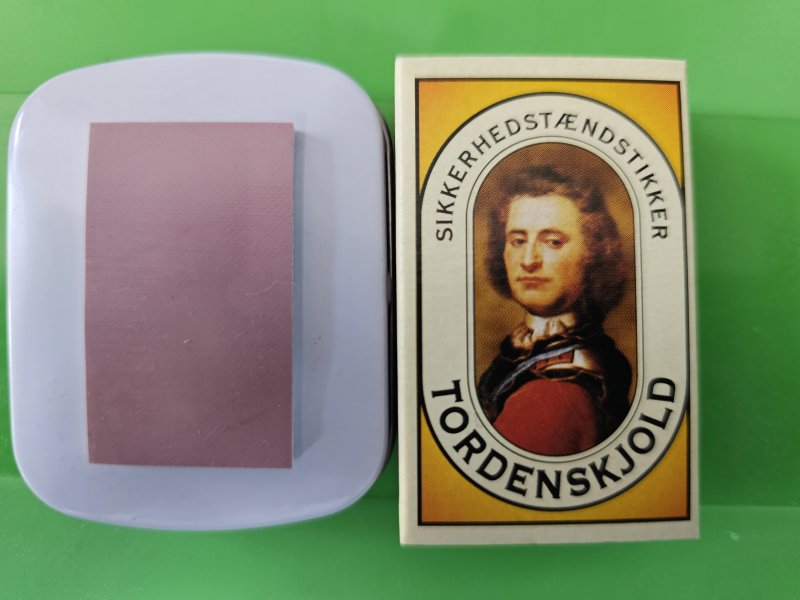

Jeg har noget materiale, som du må få hvis det kan passe.
Jeg kan naturligvis ikke garantere, at de opfylder specifikationerne til varmeledningsevne, som B&O måtte have stillet op i sin tid, men de er ganske effektive.

Mvh
Hans-Jørgen

Svar til #12:


jeg er opvokset med teknik og har da haft en del skilt af.
har mest set det hvide der bliver stift.
men syntes jeg har set dem før uden nogle problemer.

da jeg så det måtte jeg også lige kikke en ekstra gang.
og det er dem alle der er løbet ud.
måske er der fejl på nogle af en bestemt årgang.

men har været en klovn ikke og måle dem.
så jeg skal have skilt tv'et af igen for og måle.
