sony TC-355 spolebånoptager opstart

nogle der kan hjælpe???

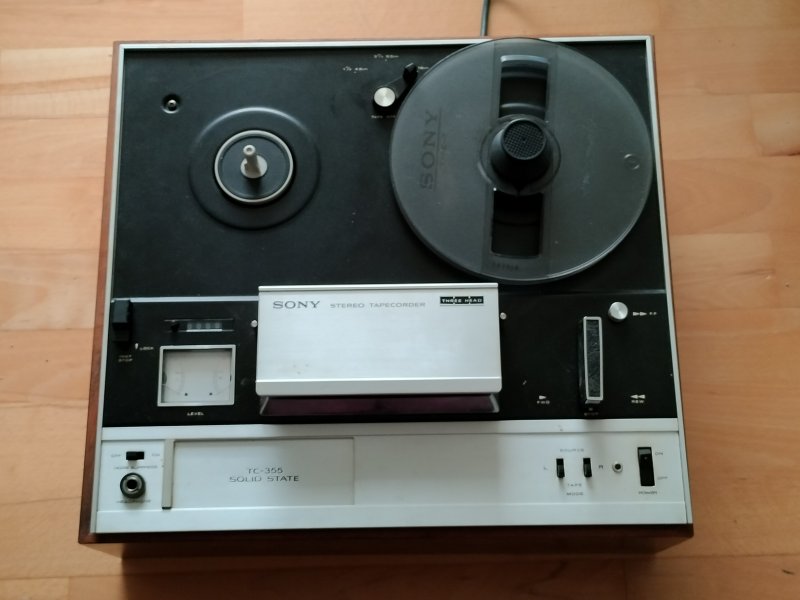

har fremskaffet sådan en fin sony TC-355.
ved ikke om den virker og har sangsynligvis stået meget meget efter info for tidligere ejer.

men har ikke turde og tænde for den.

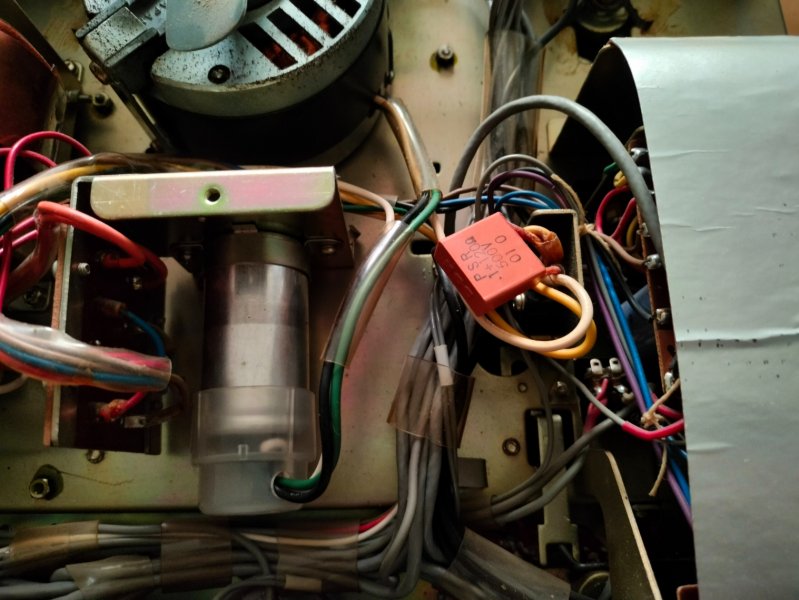

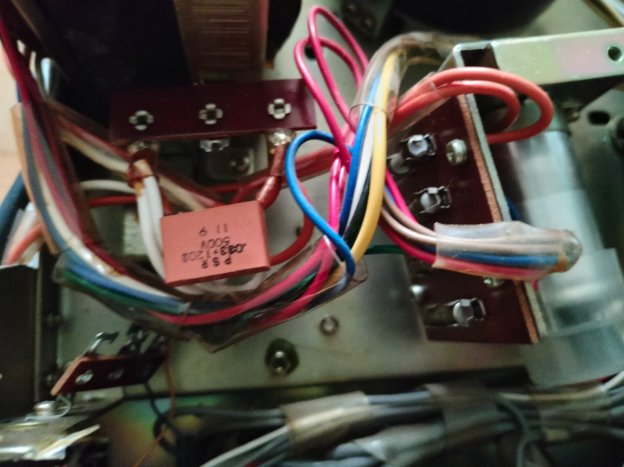

for hvad kan der ske. de orange er da vidst sådan nogle uheldige røg bumper.
men hvad udskifter man dem med???
den ene er noget bulet når jeg kører fingeren hen over.

og hvad er det for en aflange sølv kapsel der sidder ved siden af.
der går ledninger hen til motoren.
er det noget der kan eksplodere???

har meget respekt for de store brag og masser af røg.

men den skal jo startes på en eller anden måde.
ellers skal jeg købe en meget dyr en som er testet.

kan sangens udskifte ting uden problemer.
men bare og finde det jeg skal udskifte med.
google kommer jo altid med et tons andre ting en det jeg spørger om.

rem og hjul ser ud til og være i rimelig stand.
kører fint rindt med fingeren

her er resten af billederne.

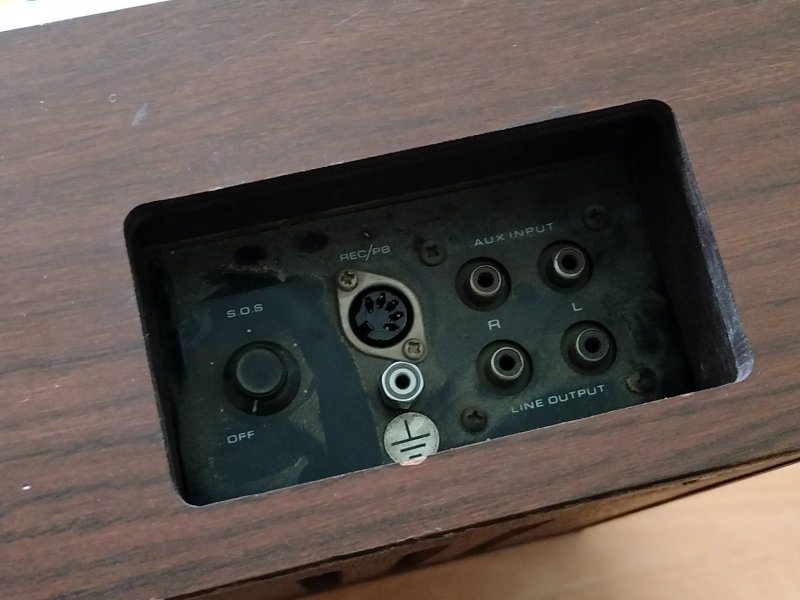

nogle der kender modellen og ved hvad den SOS funktion er til.
der lyder et klik og man kan lige som justere den

Svar til #2:
Hej Andrea, den brændte komponent er et RC led der typisk sidder over relækontakter. Den store blanke er en kondensator der bruges til at vride fasen til en hjælpevikling på motoren.
SOS betyder sound on sound og er en funktion der afbryder slettehovedet og tillade at man indspiller oveni en eksisterende optagelse således at man kan synge med sig selv..
Hilsen
Frank

Svar til #3:


Sound on sound. Sjov funktion.
Havde en kassettebånd optager engang der kunne noget lignende.

De orange komponenter. Hvad kan de erstattes med.
Google kommer med et tons andre ting en hvad man søger.
Jeg ved heller ikke hvad jeg skal søge efter.

Men ja. I hvert fald den ene sidder over en kontakt.
Det er nok den til og tænde motoren med.

Nå. Det med fasten ved jeg ikke lige hvad er.
Men er det noget der kan eksplodere.
Vil godt lige sikre mig nogenlunde inden jeg tænder for den.

Svar til #1:

Hej Andrea

Jeg har vedhæftet et diagram af dyret. Det bør, alt andet lige, gøre det nemmere at finde rundt i maskinen.

Diagrammet ser lidt mærkeligt ud, men Sony var åbenbart meget sparsommelige, hvorfor den ene kanal kun er vist stiliseret, men de to kanaler er identiske!

Mvh
Hans-Jørgen

Edit: Her findes en komplet manual, du både kan bladre i online, og downloade i pdf format!
https://archive.org/details/manual_TC355_SM_SONY _EN/page/n41/mode/2up

Svar til #5:


mange tak.
men så dygtig er jeg desværre ikke så jeg kan læse diagrammerne.

kan ikke engang finde den orange komponent.
derfor havde jeg håbet at nogle måske vidste hvad den skulle erstattes med.

skal bare lige have så jeg kan prøve og starte den.
men de har de jo med og brænde af de komponenter og derfor kan man jo lige så godt skifte dem inden.

kan uden problemer skifte dem men ved bare ikke med hvad.

skriver jeg de numre på google kommer der jo en helt masse forskellige ting frem jeg ikke ved om det er de rigtige.
google har det med og komme med alt muligt ubrugeligt,

den ene skrue mangler også ved den sølv kapsel til motoren så måske har nogle rodet.

Svar til #6:
Den orange komponet er en 1 mikrofarad 500 volt kondensator som uden videre kan skiftes med en af samme værdier.

Svar til #7 Nix, det er RC led med 120 ohm i serie med 22nF henholdsvis 100nF.
Sådanne kan fås eller man kan lave dem af diskrete komponenter.

Svar til #6:
Det kunne meget vel være CP301 og CP302, se i nederste højre hjørne af diagrammet.

Svar til #8:

Hvis, man benytter diskrete kondensatorer, så skal det være af typen "X2" (250-275 Volt AC)

Svar til #10:
Ikke nødvendigvis, der er jo en modstand i serie der begrænser peakstrømmen.

Svar til #11:

Rifa har tidligere haft en produktion af RC-kondensatorer, som også var benævnt: "X2" (de sad bl.a. i flere symaskinemærker)
Men, når bare modstanden er tilstrækkelig stor i værdien, så er det nok helt okay...

Lyder omstændeligt.

Troede bare man aflæste verdi på den gamle og fandt en nyere udgave.
Vidste ikke lige det var så omstændeligt.

Er da spændt på om den kommer igang.
Vil i hver fald ikke tænde den som den er.
På billede kan man ikke se det men den ene er lidt tyk og buet og vil jo brænde af inden ret længe.

Svar til #13:

Hej Andrea.

I første omgang, så kan du bare tage en bidetang og klippe tilledningerne til disse komponenter over og starte maskinen op.

Senere, så kan du montere nye komponenter.

Vh.
Steen

Svar til #14:


Her er en RC-kondensator:

https://www.elextra.dk/p/x2-rc-filterkondensator -100nf-100ohm-275vac-225mm/H55971

https://el-supply.dk/shop/300-stoejfiltre/56426- rc-led-100-ohm100nf-250vac-2286mm/?srslt id=AfmBOopGYp9h4OgJgfN2MnhCQTJbitr4vEvbA _IAzBxk8Fjc8wlJgS7z

Svar til #13:

Ikke for noget, men, hvis din viden på området er så sparsom, så skulle du måske få en med bedre viden på området til at kigge den.

Svar til #16:

Man lærer altså ingenting, som i absolut ikke noget som helst overhovedet, ved at lade andre "kigge på den".

Jeg synes, at det frisk gjort, at kaste sig ud i det.
Det er sådan man lærer!

Så bare fortsæt Andrea!

Mvh
Hans-Jørgen

Svar til #15:


Alle tiders. Det prøver jeg i første omgang og ser hvad der sker.
Det er i hvert fald dumt og tænde for den når man ved de brænder af.
Om det så er noget andet der gør er jo så spændende.


Svar til #16:

Tja. Ved ikke lige hvor jeg skal gå hen bortset fra her.
Helt sparsomt er det dog ikke. Har dog lavet nogle ting siden jeg var lille.
Kan bare aldrig kunne læse diagrammer.


Svar til #17:

Mange tak. Har da prøvet nogle ting efterhånden.
Ved i hvert fald så meget at man ikke skal tænde for sådan noget uden og åbne det først og tjekke om alt er i rimelig stand.
Om det så er det bag efter er da spændende.
Vidste bare ikke lige hvad jeg skulle gøre med de 2 komponenter.

Har da set ting der er fusket med som skal laves inden.
Her er skruerne til den til motoren fjernet.
Så kunne tyde på der er noget galt med den. Måske slet ikke der der er fejl.


Altid godt med radioer og andet hvor de er 2 kanaler.
Er der noget galt i den ene kanal kan man sammenligne de 2 kanaler og skifter lidt rundt.
Ikke den rigtige måde og gøre det på men tit lykkedes det og finde fejlen på den måde.

Svar til #18:

Hvo intet vover - intet vinder.

En lille fejl er intet til hinder.

I røg og damp og lugt - siden virker alt så smukt.

Gruk ved Steen :-)
