Philips K80 chassis

Denne tråd er lukket for nye indlæg

#1  03/09-19 23:40
Alex Jensen
Indlæg: 9
Jeg har sådan et flot TV til at stå, jeg er ganskevidst uddannet radiomekaniker, men ikke på de gamle "drenge" jeg har en fejl i højspændingen (jeg har haft billede på skærmen mv.) derfor vil jeg høre om der måske kunne findes lidt hjælp herinde, Fjernsynet er virkelig i flot stand og bærer ikke præg af slid, derfor ønsker jeg også at få det i gang igen så det af og til kan spille lidt film. mvh Alex

#2  04/09-19 09:55
Frank Pedersen
Indlæg: 164
Svar til #1:
Hej Alex, K80 chassiset er et delvis rørbestykket tv, ud over at det bruger alt for meget energi bliver det også uhensigtsmæssigt varmt med kortere levetid til følge.
Med mindre du har et særligt forhold til netop dette apparat er dets rette plads på genbrugsstationen.
Hvis du gerne vil have et CRT fjernsyn fra Philips er K9 eller K11 et meget bedre bud hvis du kan få fat I et.
Ellers har jeg lavet rigtig mange K80 tv I begyndelsen af 70erne.

Hilsen

Frank

#3  04/09-19 09:56
Steen Jensen

Indlæg: 734
Svar til #1:

Hej Alex

Har denne model en separat højspændingstripler - så kan det måske være denne, som svigter.

Der kan også være overslag / kortslutning i højspændingstrafoen.

Vh.
Steen

Redigeret 04/09-19 09:58
#4  04/09-19 10:17
Steen Jensen

Indlæg: 734
Svar til #3:

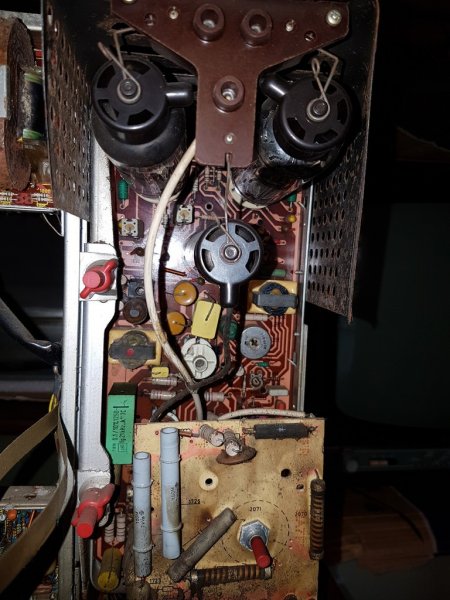

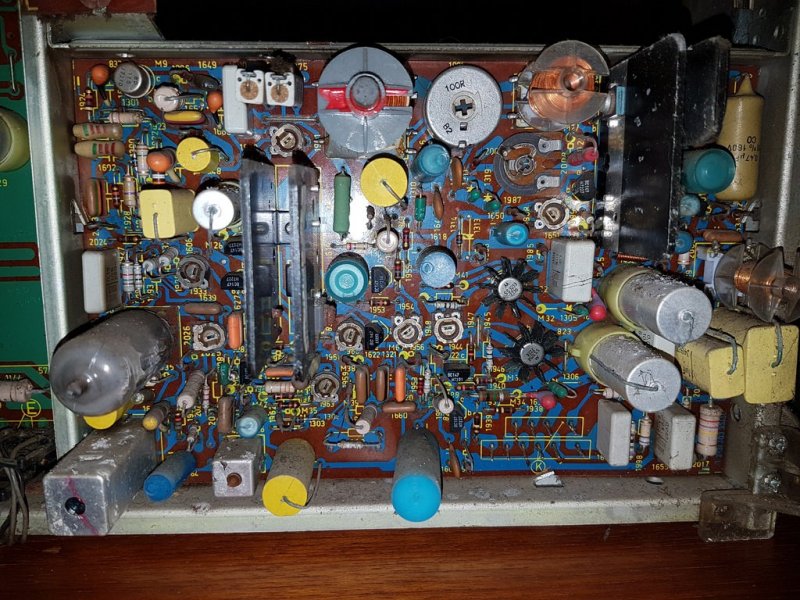

Her er et par fotos af dette chassis:

Vedhæftede filer: 2.jpg   3.jpg
#5  04/09-19 10:31
Steen Jensen

Indlæg: 734

#6  04/09-19 18:01
Alex Jensen
Indlæg: 9
Svar til #2:
Hej Frank,
Jeg er samler og reparere det meste i min samling, dog kommer der nogle bump på v3jen som jeg ikke lige kan greje, det er ikke et spørgsmål om hvor meget strøm det bruger men at det er et k80, i øvrigt var beovision 2600/3000 langt mere forslugende end k80 var :-)

#7  04/09-19 18:04
Alex Jensen
Indlæg: 9
Svar til #3:
Hej Steen, jeg håber ikke det er overslag i trafoen, jeg har haft den samme fejl på et andet k80 hvor den sagtens kunne køre efter noget tid hvor det har været slukket, jeg har haft tripleren loddet fra, men ingen ændring, linie osc kører som den skal og spændingerne passer

#8  04/09-19 18:07
Alex Jensen
Indlæg: 9
Svar til #5:
Tak for linket, tv'et deri var mit, men endte på lossen efter at ha blæst flere sæt pl509 og py500a af, det jeg har nu SKAL fejlen findes på
Hilsen Alex

#9  04/09-19 20:04
Dan Harboe Burer

Indlæg: 350
Svar til #7:
Hej Alex,

Viser det sig at være linietrafoen så har jeg ca en flyttekasse fuld af NOS linietrafoer..men så skal jeg bruge et typenr på den for at hjælpe dig ;)

Send en PM hvis det bliver aktuelt.

Mvh Dan

#10  04/09-19 20:08
Deleted user
Indlæg: 203
Svar til #1: jeg ved ik om dette kan hjælpe dig ,jeg havde to nye philips tv lige efter hinanden og efter kort tid strøg tripleren,det blev lavet ,men det samme igen efter et par mdr,tv blev skrottet og nyt købt men det det var en stakket frist efter et par mdr røg tripler igen i det nye det skete 3 gange inden for et år så efter dette dyre eventyr aldrig mere philips, købte siden bo og havde kun bøvl med tekst tv modulet men det er en anden ting
jeg fik dengang at vide af philips at der var en general fejl i de farve tv og nogle kørte længere end andre
der da jeg havde de to philips farve tv var i 76-77
iøvrigt kostede tripleren dengang 1100 kr det var mange penge dengang

----------
oz8kc

Redigeret 04/09-19 20:15
#11  04/09-19 20:41
Steen Jensen

Indlæg: 734
Svar til #8:

Prøv dette:

I kold tilstand måler du selvinduktionen i højspændingsviklingen (brug f.eks. et Monacor LCR-3500 måleinstrument eller lign.) og der skal være nogle "Henry" i denne.

Start derefter TV'et op og stop det lige så snart PY500 røret begynder at blive rødt i anode-blikket.

Mål hurtigst muligt højspændingsviklingen igen og se om selvinduktionen er blevet reduceret med nogle "Henry"

Jeg har for mange år siden stødt på en sådan fejl, hvor en varm trafo svigter efter nogle minutters drift.
Denne type fejl kan også forekomme i div. tændspoler til motorcykler og påhængsmotorer o. lign.

Venlig hilsen
Steen

#12  04/09-19 20:53
Steen Jensen

Indlæg: 734
Svar til #10:

Hej Karsten.

Problemet i dit TV-appa. dengang, kan have været overslag i billedrøret ved katoderne eller en af de andre elektroder / gitre.
Flere mærker fjernsyn havde problemer med triplere, som smeltede, men det var ofte efter mange års drift.

#13  04/09-19 23:14
Alex Jensen
Indlæg: 9
Svar til #9:
Hejsa Dan, det lyder bare super godt, jeg skal nok lige have dig i mente.
Tusind tak fordi du skrev :-)
Alex

#14  04/09-19 23:19
Alex Jensen
Indlæg: 9
Svar til #10:
fy for pokker da en dyr omgang, ja nogle af deres chassiser var ikke så gode, mange hader f.eks K12 der kom omkring 1978, det er mobulopbygget, men det er faktisk et super godt chassis og stabilt når man kommer efter de dårlige lodninger, det samme gælder for det ældre K9 der jo var efterfølgeren til mit K80 og det senere K11 der jo var en videreudvikling af K9, B&O´s chassiser fra sidste halvdel af 70erne hvor de brugte inline billedrør var super stabile og særdeles service venlige, dog var de ældre med delta rør også rimelige, bare der ikke var knas med øst-vest korrektionen, for så blæste linje transistoren af sådan ud i det blå, faktum er jo egentlig at de alle har lavet både godt og skidt, jeg har indtil videre kun dårlige erfaringer med K80, men det må jeg se at få lavet om på :-)

#15  04/09-19 23:21
Alex Jensen
Indlæg: 9
Svar til #11:
Hej STeen.
Tak for fif, det vil jeg prøve en af de nærmeste dage, jeg har desværre sent fri så tiden er lidt knap, men vil absolut prøve det, PS kan et radiometer lcr meter klare opgaven?

#16  05/09-19 10:59
Henning, oz6ty
Indlæg: 39
Svar til #1:
Vær lige opmærksom på, at der er to udgaver af "den blå tripler", med forskellige tilslutninger. Hvis du får en af "den anden type" monteret, er der noget med en diodetilslutning, der skal være anderledes. Ellers kan jeg sagtens tilslutte mig det med linietrafoen, hvis PY'en bliver rød i kammen. Husk også, at der skal være styring nok på PL's gitter. Og endelig PY500A.. PY500 havde væsentlig ringere isolation mellem glød og katode (kostede billedrør i K70, sommetider hele glødekæden, når der blev lukket 1200V ud på glødetråden)

----------
de OZ6TY, Henning

Redigeret 05/09-19 11:18
#17  05/09-19 11:52
Steen Jensen

Indlæg: 734
Svar til #15:

Jeg vil mene, at man kan benytte denne model - det er ikke særligt kritisk.

Her er et link til div. fejl på line output stages, hvor bl.a. linjetrafoen nævnes:

http://www.oldtellys.co.uk/otltbeht.html

#18  05/09-19 13:22
Deleted user
Indlæg: 203
Svar til #12: hey ja det lyder meget bekendt det du der fortæller , teknikerne ved philips sagde stort set nogenlunde det samme som du der beskriver, det var et super godt billed på men pludselig gav det et par knald i kassen --- vupti sort skærm
men tak for svaret
hey

----------
oz8kc

#19  06/09-19 18:44
Lars Thomsen
Indlæg: 68
Svar til #14:
Jeg Alex,
Jeg rodede engang med K12. Meget velbygget og servicevenligt apparat. MEN, jeg kæmpede med løse forbindelser i stikkene til modulerne.
Jeg mindes, at stikbenene var underdimensionerede til steder med høje strømme (evt. modulet til vertikal afbøjning?).

Hilsen
Lars

Redigeret 06/09-19 18:45
#20  07/09-19 11:44
Steen Jensen

Indlæg: 734

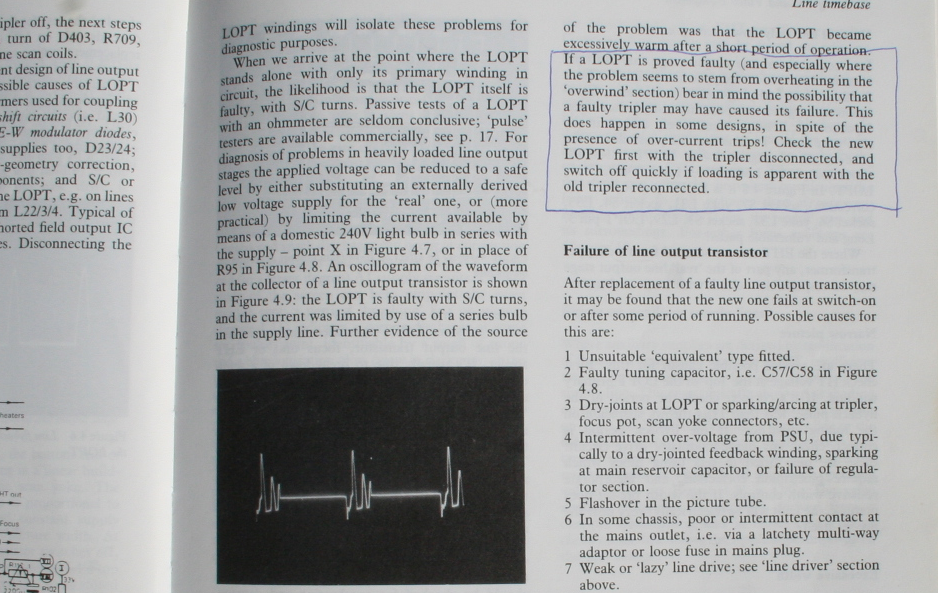

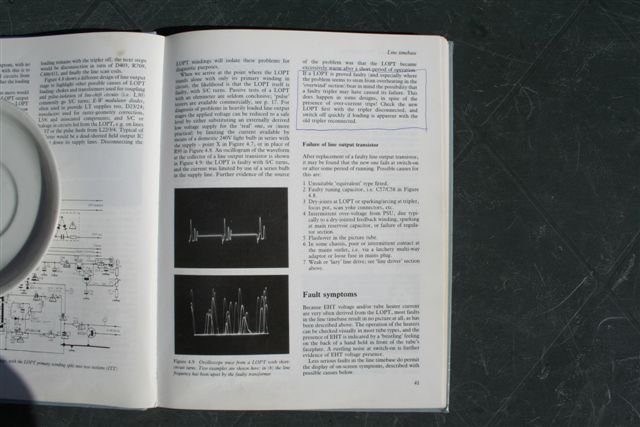

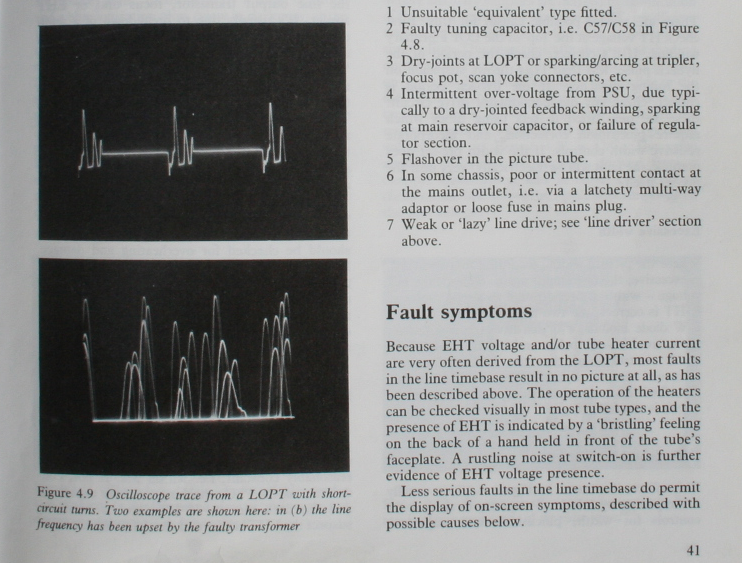

Ved hjælp af denne bog: Servicing TV and Video Equipment, som Eugene Trundle har udgivet i 1989, så har jeg repareret en del vanskelige fejl på TV-appa. for mange år siden.



Vedhæftede filer: Service.jpg   Side 11.jpg   LOPT 1.bmp   LOPT.bmp
#21  07/09-19 12:00
OZ6AI -Asbjørn
Indlæg: 770
Svar til #20:

Hej Steen m. fl.

Philips K70 - 80 - 9 -11 -12 -- B&O 3000 - Pl509 -PY 500 og 500A.

Mange tak for turen tilbage i tiden - pludselig dukker der mange minder op.

God weekend til alle.

Vy 73 // Asbjørn

#22  09/09-19 11:27
Lars Thomsen
Indlæg: 68
Svar til #21:
Hej Asbjørn... mht.
"Philips K70 - 80 - 9 -11 -12 -- B&O 3000 - Pl509 -PY 500 og 500A."

Så mindes jeg ikke, at Philips K9, K11 eller K12 var rørbestykket (udover selve billedrøret).
Men ja, det var tider! - Herlige varmeapparater vaskeægte emitteret træ! :-D

Hilsen
Lars

#23  09/09-19 12:17
OZ6AI -Asbjørn
Indlæg: 770
Svar til #22:

Hej Lars.

Du har helt ret - det var blot nogen betegnelser der startede nostalgien.

Steen's diagrammer er fine eksempler - jeg kunne også ha' skrevet -burstfasedetektor - collorkiller - autocutoff - mmm.

Bedste hilsner
Asbjørn
